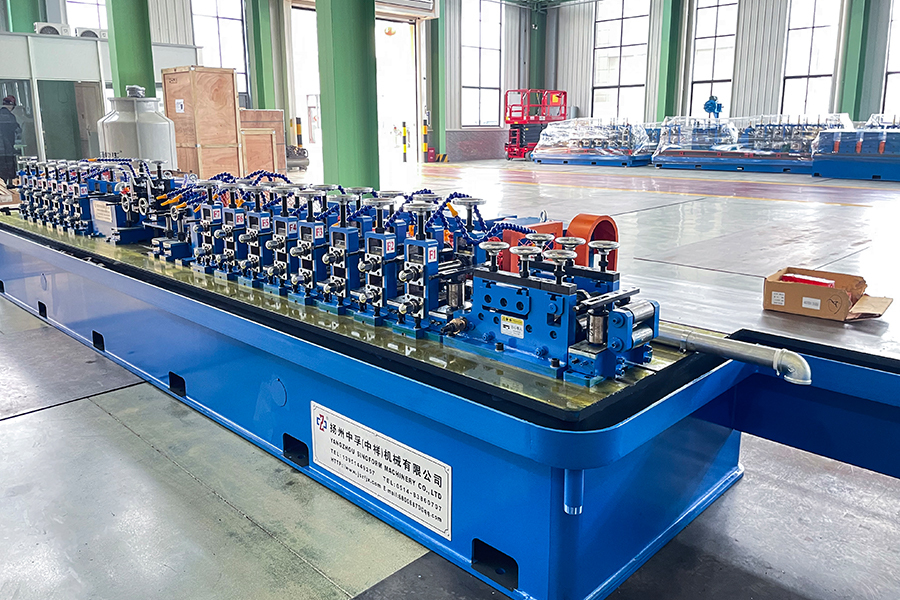

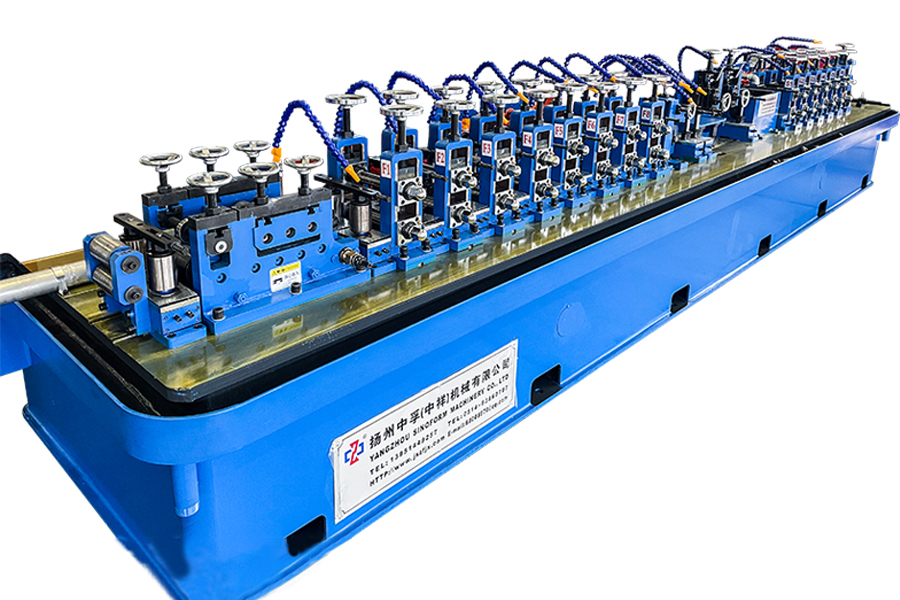

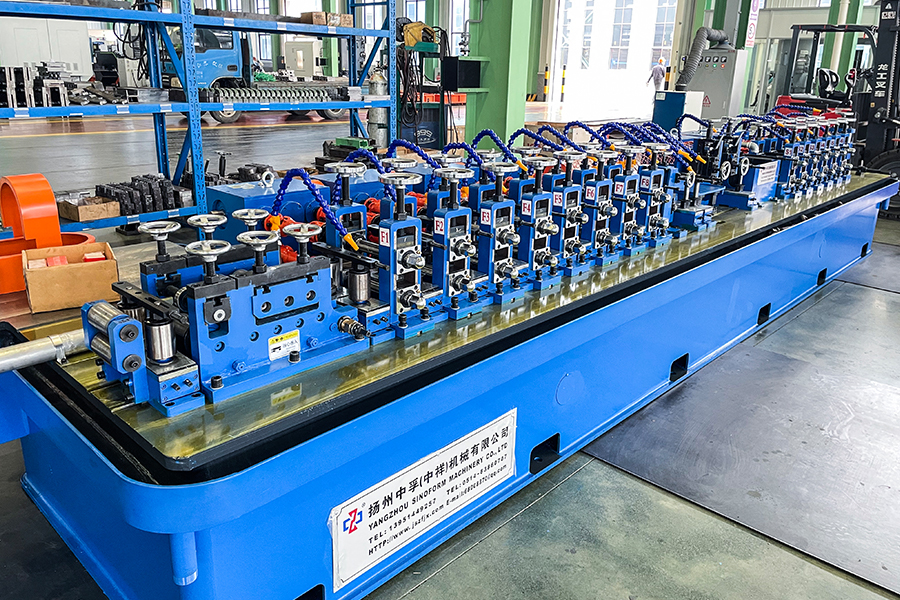

HG16 Yüksek Hassasiyetli Boru Yapma Makinesi

Üretim hattının ana teknik performansı ve ayrıntılı açıklaması

Makine modeli Üretim aralığı Duvar kalınlığı aralığı Frezeleme hızı Yüksek frekanslı güç
HG16 Φ8~Φ25 mm δ0,3~1,0 mm 20~120 100KW
□6×6~20×20 □δ≤0.8mm
ÖNCEKİ: HG25 Yüksek Hassasiyetli HF Boru Değirmen Hattı Sonraki: Sonraki makale yok

1. Atölye gereksinimleri

Öğe Parametre Açıklamalar
Besleme yönü Sol veya sağ giriş (müşterinin atölye süreci düzenine bağlıdır) Ekipmana bakan, hammadde giriş yönü
Ekipmanın toplam gücü Yaklaşık 180KW (Ana makine 45KW Yüksek frekans 100KW Yardımcı makine 35KW)
Güç kaynağı voltajı standardı 380V/50HZ; Üç fazlı dört telli sistem Alçak gerilim dağıtım kabini, kablolar, müşterinin kendisi tarafından sağlanır
Kapsanan ekipman alanı L30-35M×G 4,5M Ekipman düzenine göre
Yüksek frekanslı kaynak makinesi alanı kaplıdır U6M×G 3M×Y 2,8M
Su temini (geri dönüştürülmüş) Bir soğutma havuzu: 20m³; Bir set yüksek basınçlı pompa. Alternatif olarak tedarikçi, alıcıya fabrika çizimlerini sağlayabilir ve çizimlere dayanarak bir su yolu yerleşim planı oluşturabilir. Müşteri su havuzunu, su pompasını, sıhhi tesisat sistemini ve soğutma kulesini kendisi sağlar
Hava beslemesi Hava kompresörü: ortak çelik boru için bir set 1,6m³; Galvanizli borunun 3,5m³'ye ihtiyacı varsa Müşteri, hava kompresörünü, hava depolama tankını ve boru hattını kendisi sağlar
Kaldırma ekipmanları Uçak 5 ~ 10 Ton: iki set Müşterinin kendisi sağlar
Normal sarf malzemeleri （1）Kazıyıcı bıçaklar
（2）Testere bıçağı
（3）Ferrit
（4）İndüksiyon bobini (Bakır boru, yalıtımlı boru)


Üretim süreci

Hammadde (çelik şerit) → açma → kesme ve uç kaynak → malzeme biriktirme → güç gerektirmeyen tesviye → frezeleme → yüksek frekanslı kaynak → kaynak dikişinin dışındaki çapakları giderme → soğutma → boyutlandırma → kabaca düzleştirme → sabit uzunlukta kesme → bitirme tüpü → paket


Teknik özellikler (Resimler yalnızca referans amaçlıdır)

1 、 Çift taraflı hidrolik açıcı
İşlev Bu ünitenin işlevi tüm çelik şerit rulosunu sökmek ve şekillendirme makinesi için gerekli hammaddeleri sağlamaktır.
Yükleme Ağırlığı Maks. 1,5 Ton /
koni kafaları Çift konik kafa, Hidrolik motor uzaktan kumandalı otomatik dönüş, n ve malzeme değişimi
Koni başlı yapı tipi kaydırıcıların kombinasyonu, sağlam ve sağlam
Türü genişlet Hidrolik genişleyen
Koni kafaları malzemesi Mil: 42CrMo, dövme, genel tavlama;
Ark plakası: 45# genel tavlama
Kama sürgüsü: 45# çelik temperli
Fren tipi Pnömatik tip
Malzeme engelleme cihazı Manuel mod

2 、 Kesme ve alın kaynakçı

(Not: Yalnızca 0,5 mm veya daha fazla kalınlığa sahip olanlar kullanılabilir)
İşlev İşlevi, iki farklı şeridin başını ve ucunu kesmek ve hizalamak, düzensiz parçaları kesmek ve hattın sürekli çalışabilmesi için iki şeridi birbirine kaynaklamaktır.
Kesme tipi Pnömatik kesme, malzeme: Cr12MoV
Sıkıştırma tipi Pnömatik sıkma
Kaynak tipi TIG otomatik kaynak

3.1 、 Dikey Tip Akümülatör(Genişlik aralığı zincirle elektrikli olarak ayarlanabilir)
İşlev Makinenin sürekli çalışmasını sağlamak için yeterli miktarda çelik şerit biriktirmek için kullanılır.
Dış boyut Uzunluk 5,5 m
Besleme motoru 4KW (değişken frekans hız regülasyonlu AC motor)
Besleme hızı MAX 200 m/dak
Depolama kapasitesi 150~300m

3.2 、 Yatay akümülatör
(Müşteri tarafından seçilecek 3.1 ve 3.2)
İşlev Makinenin sürekli çalışmasını sağlamak için yeterli miktarda çelik şerit biriktirmek için kullanılır.
Dış boyut Aşırı doz 3,0 m
Besleme motoru 11 KW (değişken frekans hız regülasyonlu AC motor)
Depolama motoru 15 KW (değişken frekans hız regülasyonlu AC motor)
Besleme hızı MAX200m/dak

3 、Şekillendirme ve boyutlandırma ana makinesi (sekiz ön, altı arka, entegre yatak)

Ana makine

Birim düzenlemesi:

Şekillendirme: 2 silindirli tesviye → V → 7 silindirli tesviye → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V → 5 H → 5 V → 6H → 6 V → 7 H → 7V → 8H → 8V

Kılavuzlama ve 2 veya 3 silindir Ekstrüzyon →  Kazıyıcı → Parlatma→Su Soğutma

Boyutlandırma: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →hız ölçümü→Düzleştirme

1 ） Besleme ve Tesviye cihazı
İşlev Çelik şeritler, şekillendirme bölgesine girerken ortalanmış ve düz olmalarını sağlamak için düzleştirilir ve düzleştirilir.
Şekillendirme makinesine sabit bir şekilde girmek için 7 rulo tesviye cihazı ile
Yapı
1 rulo Anti-atlama, 2 rulo Dikey yönlendirme, 7 rulo tesviye

2 ） Şekillendirme makinesi
İşlev Çelik şeritleri yavaş yavaş rulo oluşturarak boru boşluklarına sıkıştırabilir ve kaynak makinesine gönderebilir,
Şekillendirme tipi W formu yapılmış, Çift yarıçaplı delik tipi
Yatay rulo standları 8 duruyor
Dikey rulo standı 8 stand

Yatay rulo standları

miktar

8 takım

Yapı
Yan rulonun değiştirilebildiği çalışma uç çerçevesine sahip çift sütunlu portal çerçevesi
Yatay standların malzemesi Hassas dökme çelik parçalar
Yatay mil çapı Φ36mm
Yatay şaft malzemesi 42CrMo, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme
Seçenekler: Yatay rulo standları cihazı, düz silindir üzerindeki kaydırıcının yüksekliğini doğru ve senkronize bir şekilde ayarlayabilen, farklı boyutları değiştirmeyi daha kolay ve daha hassas hale getiren bir sonsuz dişli senkron ayarı ve bir cetveli benimser. (ekstra fiyat)

Dikey rulo standı

miktar

8 duruyor

Yapı Çekme plakalarıyla güçlendirilmiş ve sabitlenmiş çift pivot yapısı; Haddehane, rulmanlar vasıtasıyla vals miline monte edilerek valslerin değiştirilmesi kolaylaşır.
Dikey standların malzemesi QT400Kaydırıcı yuva tipindedir (yüksek hassasiyetli, kolayca zarar görmez)
Dikey şaft çapı Φ25mm
Dikey şaft malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme
Silindir ayarlama yöntemi
İki silindir milinin merkezi ve konumu, vida manşonunun ayarlanmasıyla ayarlanır ve ayar somunu bakır bir somundur; Dikey silindirin yüksekliği somunun ayarlanmasıyla ince ayar yapılır.

şanzıman
miktar 4 takım
Kutu malzemesi QT400
İletim türü Spiral konik dişli şanzıman
Spiral konik dişli malzemesi
20CrMnTi
Dövme, diş yüzeyi söndürme tedavisi
Dişli mili malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme

3) kaynak bölümü
① Rehberlik
İşlev Bu ünitenin işlevi boş boruyu ekstrüzyon cihazına iletmektir.
Yapı 2 rulolu tip, yatay ve dikey olarak ayarlanabilir ve belirli bir açıda dönebilir. Yatay ve dikey ayarlar vida çubukları kullanılarak, çerçeve dönüş ayarları ise sonsuz dişliler kullanılarak yapılır.
şaft malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme
② Sıkma cihazı (İki veya Üç silindirli tip SQ)
İşlev kaynak dikişi kapanacak
Yapı İki veya Üç silindirli SQ tipi, Çift pivot yapısı, çekme plakalı güçlendirilmiş sabitleme
şaft malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme
③ Kazıyıcı
İşlev Dış kaynak boncuğunu çıkarmak için bir kazıyıcı bıçak kullanın, kaynak dikişi pürüzsüz ve temiz olacaktır.
Yapı

2 takım kazıyıcı; Sıyırıcı yukarı, aşağı ve yatay olarak ayarlanabilir ve hızlı kaldırma fonksiyonuna sahiptir. Bıçak tutucusunun altında bir palet veya rulo bulunmaktadır;

④ Parlatma
İşlev Çelik boruların stabilize edilmesi ve dış çapakların ve düzgün olmayan parçaların düzleştirilmesi
şaft malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55Tempering Surface quenching
4) Soğutma tankı
İşlev Boş tüpün yeterince soğuduğundan emin olmak için su deposu püskürtme tipini kullanın.
Yapı Kutu tipi kaynaklı yapı, üst su borusu çelik boruyu püskürtmek ve soğutmak için sprey şeklinde yapılmıştır.

5) Ebatlama makinesi （ Altısı düz, altısı dik 2 ayarlamak Türk düzleştirme ）
İşlev
Dört silindirli tip itme kare cihazının işlevi, hassas şekilli çelik boruyu çevrimiçi olarak kare aralıklı bir boruya dönüştürmek ve ideal geometrik boyutlar ve düzlük elde etmek için kabaca düzleştirmektir.
① Yatay stand 6 takım, bir makine oluşturmakla aynı
② Dikey rulo standı 6 takım, şekillendirme makinesiyle aynı

3）Düzleştirme cihazı (Yukarıdaki son Türkçe - başlıklara bakın)
Doğrultma cihazı tipi
Türkçe - kafalar, 360° dönebilir
Yapı
2/4 - yuvarlanan ruloların aynı yüzeye dağıtıldığı, yatay ve dikey olarak ayarlanabilen ve belirli bir açıda dönebilen rulo çerçevesi. Yatay ve dikey ayarlar vida çubukları kullanılarak, çerçeve dönüş ayarları ise sonsuz dişliler kullanılarak yapılır.
Mil çapı Φ25mm
Şaft malzemesi 40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Temperleme Yüzey söndürme

6) Ana tahrikli cihaz
Sürüş Yolu
Motor→Redüktör→Dişli kutusu→Üniversal miller→Yatay miller
Ana motor modeli, güç 45KW DC motor ， 1 ayarlamak ；
Redüktör ZLY160 ， 1 ayarlamak ；
Şanzıman Parçayı oluşturan ： 4 ayarlamaks ； Boyutlandırma parçası ： 3 takım
Yüksek yük taşıma kapasitesine, yüksek iletim verimliliğine ve uzun servis ömrüne sahip spiral şemsiye dişli şanzıman kutusu.

Spiral şemsiye dişli malzemesi: 20CrMnTi， Temperleme Yüzey söndürme。Karbürlenmiş katmanın derinliği 1.1～1.5mm, yüzey söndürme sertliği HRC55～60。

5 、 Rulo
Rulo Malzeme ： Cr12 ， Isıl işlem sertliği: HRC58 - 62. Kama teli kesme ve CNC işleme, delik şeklinin doğruluğunu ve çalışma yüzeyinin parlatılmasını sağlar.
ekstrüzyon rulosu Malzeme ： H13 ， Isıl işlem sertliği: HRC50 - 53. Kama teli kesme, profil CNC torna tezgahı, çalışma yüzeyi parlatma.
Ruloer pad Malzeme ： 45 # çelik.

6.1 、 Sıcak kesme testeresi
Yapı PLC, Sıradan testere bıçağı kesimi
（1） Maksimum kesme çapı Φ25mm
（2） maksimum kesme kalınlığı Δ 1.0 mm
（3）kesme uzunluğu ve hassasiyeti L=3~8m,≤±3 mm
（4）sürücü tipi Pnömatik testere (büyütülmüş ve güçlendirilmiş testere kafası)
（5）testere bıçağının boyutu Φ300mm×Φ50mm×1,0/1,5mm
（6）sürüş motoru 15 KW AC motor
（7）kesme motoru 7,5 KW AC motor
(8) Kelepçe Hava Kelepçesi

6.2 、 Soğuk kesme testeresi
Yapı Servo kontrollü kesim
（ 1 ）、 Maksimum kesme çapı Φ25mm
（ 2 ）、 maksimum kesme kalınlığı Δ1.0mm
（ 3 ）、 kesme uzunluğu ve hassasiyeti L=4~8m,≤±2 mm
（ 4 ）、 sürücü tipi Servo motor/vidalı/doğrusal kılavuz
（ 5 ）、 testere bıçağının boyutu Φ350mm-HSS yüksek hız çeliği
（ 6 ）、 sürüş motoru 11 KW Yaskawa Servo motor
（ 7 ）、 kesme motoru 7,5 KW AC motor
（ 8 ） Besleme motoru 1.8 KW Yaskawa Servo motor
（ 9 ）、 kesme hızı 20-120 m/dak



7 、 Konveyör masası
İşlev
İşlevi, sabit uzunluklarda kesilen çelik boruların ayrıştırılmasını hızlandırmak ve paketleme alanına taşımaktır.
Şanzıman motoru 2,2 KW
Değişken frekanslı hız regülasyonlu AC motor
miktar of feeding rollers 9 takım
Uzunluk 9 ay

8、150KW Yüksek frekanslı kaynak makinesi
Giriş Kapsamlı kilitleme kontrolü ve arıza teşhis fonksiyonlarını gerçekleştirmek için ekipmanın tamamı bir PLC sistemi tarafından kontrol edilir ve ekipmanın çalışma durumu bir LCD ekran aracılığıyla izlenir.
Kompozisyon REDRESÖR DOLABI
İNVERTÖR KABİNİ
SOĞUTMA CİHAZI
AMELİYAT MASASI
TRAFO
DC HIZ AYARLAYICI

9 、 Çinko püskürtme makinesi (müşteri seçeneği)
Genel Bakış Ark, bir ısı kaynağı olarak telin her iki ucunda da yanarak telin erimesine neden olur.  Aynı zamanda basınçlı hava, erimiş teli gaz damlacıkları halinde atomize eder ve bunlar daha sonra yüksek hızda ön işleme tabi tutulmuş iş parçasının yüzeyine püskürtülür.  Tam bir kaplama oluşturun.
