Teknik özellikler (Resimler yalnızca referans amaçlıdır)

1. Tek taraflı hidrolik açıcı
İşlev	Bu ünitenin işlevi tüm çelik şerit rulosunu sökmek ve şekillendirme makinesi için gerekli hammaddeleri sağlamaktır.

Yükleme Ağırlığı	Maks. 8,0 Ton/yan
koni kafaları	Tek koni kafası

Koni başlı yapı tipi	kaydırıcıların kombinasyonu, sağlam ve sağlam

Türü genişlet	Hidrolik genişleyen

Koni kafaları malzemesi	Mil: 42CrMo, dövme, genel tavlama;
	Ark plakası: 45# genel tavlama
	Kama sürgüsü: 45# çelik temperli
Fren tipi	Pnömatik tip

Malzeme engelleme cihazı	Manuel mod

2 、 Kesme ve alın kaynakçı


İşlev	İşlevi, iki farklı şeridin başını ve ucunu kesmek ve hizalamak, düzensiz parçaları kesmek ve hattın sürekli çalışabilmesi için iki şeridi birbirine kaynaklamaktır.

Kesme tipi	Hidrolik kesme, malzeme: Cr12MoV

Sıkıştırma tipi	Hidrolik sıkıştırma

Kaynak tipi	TIG otomatik kaynak

3. Yatay akümülatör
3. Yatay akümülatör
İşlev	Makinenin sürekli çalışmasını sağlamak için yeterli miktarda çelik şerit biriktirmek için kullanılır.
İşlev
Dış boyut	Aşırı doz 5,0m
Besleme motoru	18,5 KW (değişken frekanslı hız regülasyonlu AC motor)
Depolama motoru	22 KW (değişken frekans hız regülasyonlu AC motor)
Besleme hızı	MAX200m/dak
Depolama kapasitesi	500~1000m

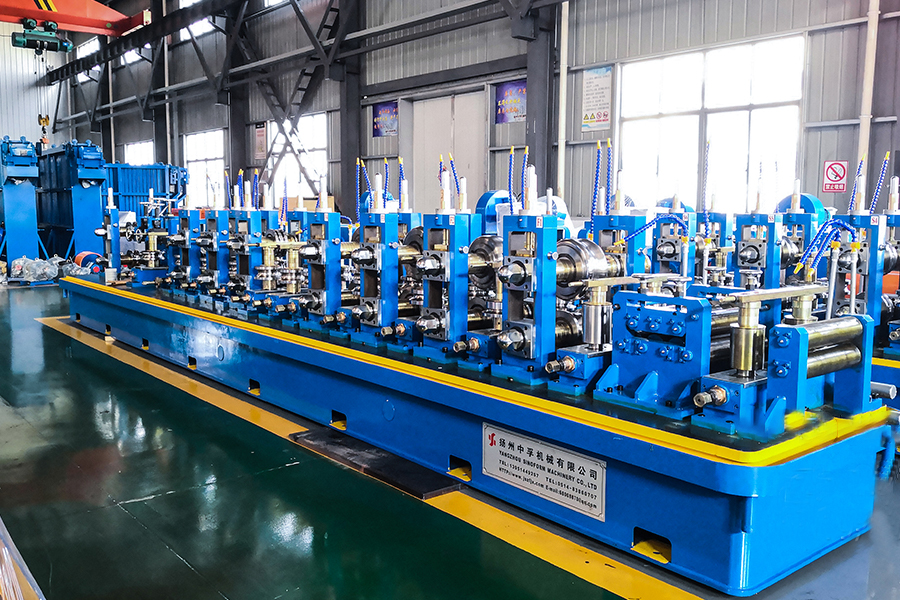

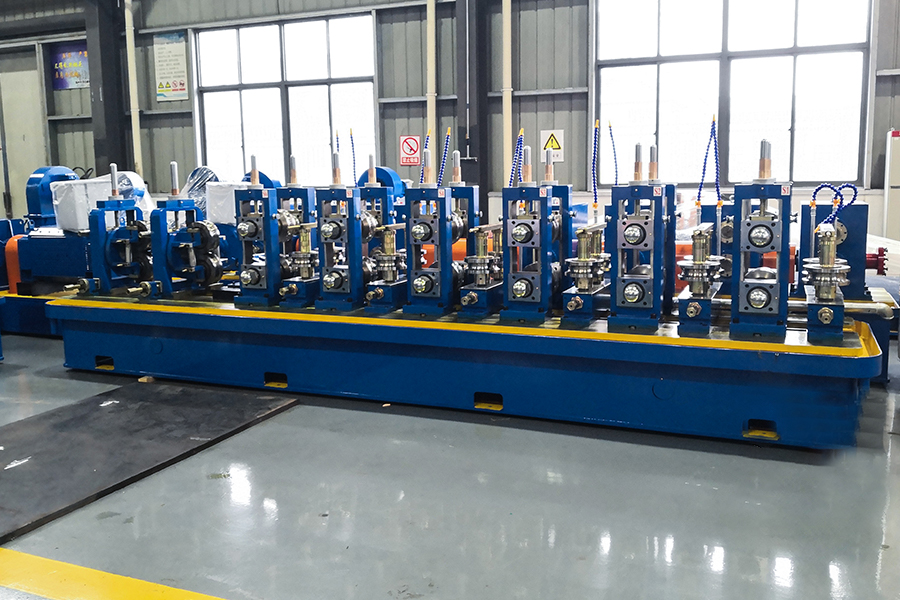

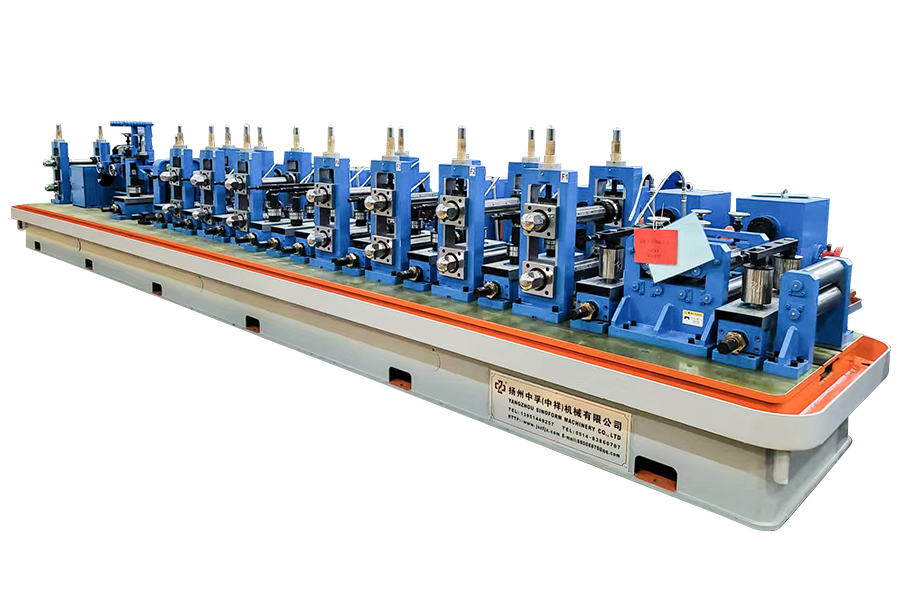

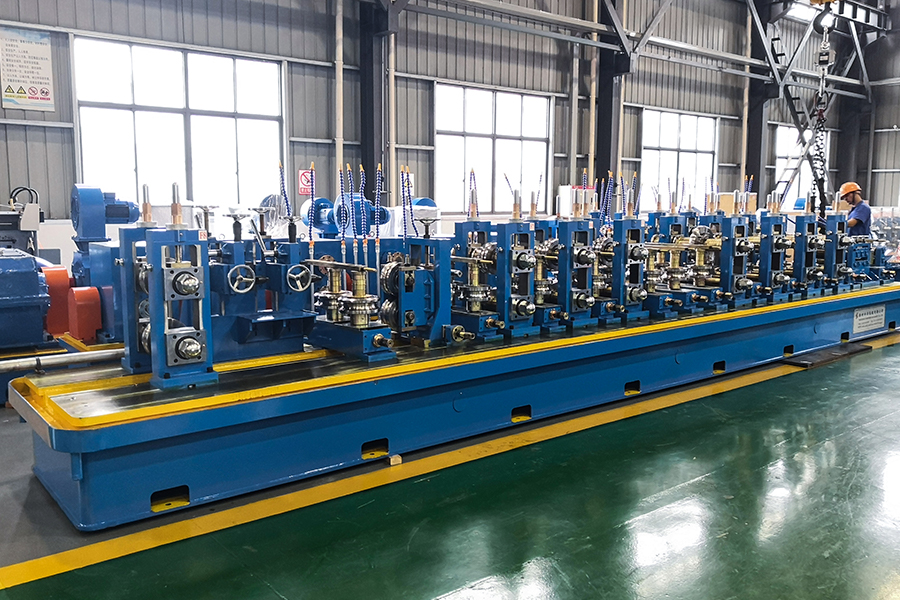

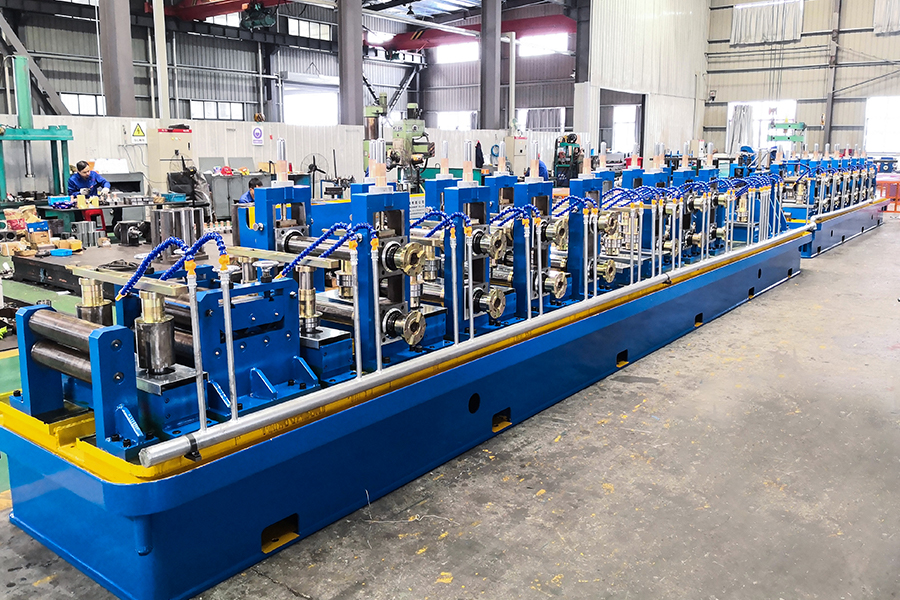

2. Ana makinenin şekillendirilmesi ve boyutlandırılması (önde yedi, arkada beş, bölünmüş yatak) Ana makine
Birim düzenlemesi:
	Şekillendirme: 2 silindirli dengeleme→V→7 silindirli dengeleme→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Kılavuzlama ve 2 veya 3 silindir Ekstrüzyon → Kazıyıcı → Parlatma→Su Soğutma

	Boyutlandırma: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →hız ölçümü→Düzleştirme 1→Düzleştirme 2→ V
1 ） Tesviye cihazı
İşlev
	Şekillendirme makinesine sabit bir şekilde girmek için 7 rulolu tesviye cihazı ile
Yapı
	1 rulo Anti-atlama, 2 rulo dikey yönlendirme, 7 rulo tesviye GCr15, yüzey yüksek frekanslı söndürme işlemi.

2 ） Şekillendirme makinesi (bölünmüş tip)

İşlev	Çelik şeritleri yavaş yavaş rulo oluşturarak boru boşluklarına sıkıştırabilir ve bunları kaynak makinesine gönderebilir,

Şekillendirme tipi	“W” biçimli, Çift yarıçaplı delik tipi

Yatay rulo standları	7 stand
Dikey rulo standı	9 stand
Yatay rulo standları

miktar	7 takım
Yapı
Yapı	Yan rulonun değiştirilebildiği çalışma uç çerçevesine sahip çift sütunlu portal çerçevesi
Yatay standların malzemesi	Hassas döküm çelik parçalar
Yatay mil çapı	Φ90mm
Yatay şaft malzemesi	42CrMo, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Yatay şaft malzemesi	Temperleme Yüzey söndürme

Dikey rulo standı
miktar	9 stand
Yapı	Çekme plakalarıyla güçlendirilmiş ve sabitlenmiş çift pivot yapısı. Haddehane, rulmanlar vasıtasıyla vals miline monte edilerek valslerin değiştirilmesi kolaylaşır.

Dikey standların malzemesi	Kaydırıcı yuva tipindedir (yüksek hassasiyetlidir, kolayca zarar görmez)
Dikey şaft çapı	Φ60mm
Dikey şaft malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
	Temperleme Yüzey söndürme
Silindir ayarlama yöntemi	İki silindir milinin merkezi ve konumu, vida manşonunun ayarlanmasıyla ayarlanır ve ayar somunu bakır bir somundur; Dikey silindirin yüksekliği somunun ayarlanmasıyla ince ayar yapılır.

şanzıman
miktar	7 takım
Kutu malzemesi	QT400
İletim türü	Spiral konik dişli şanzıman
Spiral konik dişli malzemesi
Spiral konik dişli malzemesi	20CrMnTi Dövme, diş yüzeyi söndürme tedavisi
Dişli mili malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
Dişli mili malzemesi	Temperleme Yüzey söndürme

3) kaynak bölümü
①kaynak dikişi Rehberlik
İşlev	Kaynak dikişini yönlendirin, kaynak dikişinin kaynak sırasında ekstrüzyon silindiri kaynak konumuna doğru şekilde yönlendirilebilmesini sağlamak için kaynak V açısını ayarlayın.
Yapı	2 rulolu tip, yatay ve dikey olarak ayarlanabilir ve belirli bir açıda dönebilir. Yatay ve dikey ayarlar vida çubukları kullanılarak, çerçeve dönüş ayarları ise sonsuz dişliler kullanılarak yapılır.
Yapı
şaft malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
şaft malzemesi	Temperleme Yüzey söndürme
② Sıkma cihazı (İki veya üç silindirli tip SQ)
İşlev	Kaynak dikişi kapatılacak
Yapı	İki veya üç silindirli SQ tipi, Çift pivot yapısı, çekme plakasıyla güçlendirilmiş sabitleme
şaft malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
şaft malzemesi	Temperleme Yüzey söndürme
③ Kazıyıcı
İşlev	Dış kaynak boncuğunu çıkarmak için bir kazıyıcı bıçak kullanın, kaynak dikişi pürüzsüz ve temiz olacaktır.
Yapı	2 takım kazıyıcı; Sıyırıcı yukarı, aşağı ve yatay olarak ayarlanabilir ve hızlı kaldırma fonksiyonuna sahiptir. Bıçak tutucusunun altında bir palet veya rulo bulunmaktadır.
④ Parlatma
İşlev	Çelik boruların stabilize edilmesi ve dış çapakların ve düzgün olmayan parçaların düzleştirilmesi
şaft malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55Tempering Surface quenching
4) Soğutma tankı
İşlev	Boş tüpün yeterince soğuduğundan emin olmak için su deposu püskürtme tipini kullanın.
İşlev
Yapı	Kutu tipi kaynaklı yapı, üst su borusu çelik boruyu püskürtmek ve soğutmak için sprey şeklinde yapılmıştır.
Yapı

5) Ebatlama makinası (6 yatay, 6 dikey 2 takım Türk doğrultma)
İşlev
İşlev	Dört silindirli tip itme kare cihazının işlevi, hassas şekilli çelik boruyu çevrimiçi olarak kare aralıklı bir boruya dönüştürmek ve ideal geometrik boyutlara ve düzlüğe ulaşmak için kabaca düzleştirmektir.
① Yatay stand	6 takım, bir makine oluşturmakla aynı
② Dikey rulo standı	6 takım, bir makine oluşturmakla aynı

3）Doğrultma cihazı 2 set Türk kafa düzleştirme (Yukarıdaki son Türkçe - kafalara bakın)
Doğrultma Cihazı Tipi
	Türkçe - kafalar, 360° dönebilir
Yapı
	2/4 - yuvarlanan ruloların aynı yüzeye dağıtıldığı, yatay ve dikey olarak ayarlanabilen ve belirli bir açıda dönebilen rulo çerçevesi. Yatay ve dikey ayarlar vida çubukları kullanılarak, çerçeve dönüş ayarları ise sonsuz dişliler kullanılarak yapılır.
Mil çapı	Φ40mm
Şaft malzemesi	40Cr, normalleştirilmiş HB260~290, yüzey yüksek frekanslı söndürme HRC50~55
	Temperleme Yüzey söndürme

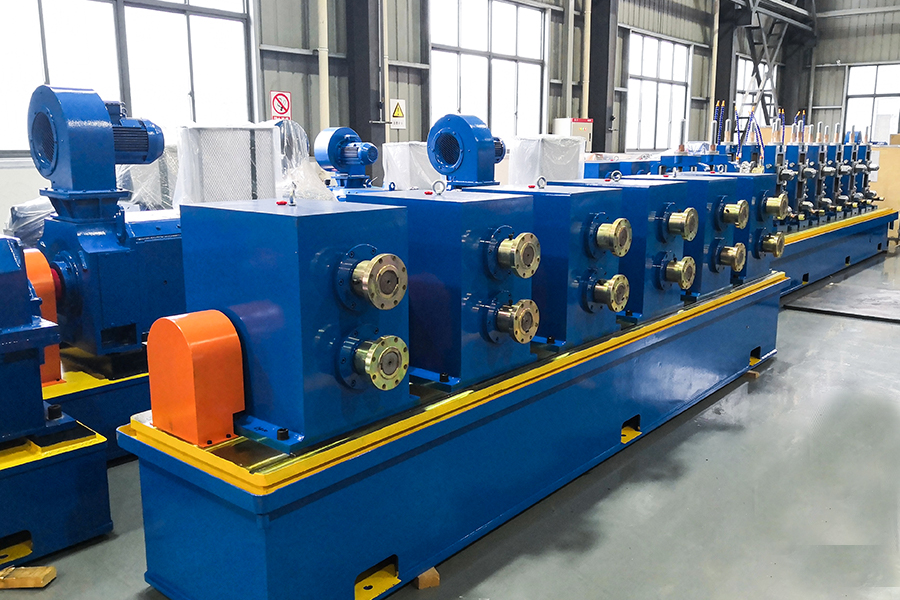

6) Ana tahrikli cihaz
Sürüş Yolu
Sürüş Yolu	Motor→Redüktör→Dişli kutusu→Üniversal miller→Yatay miller
Ana motor modeli, güç	160KWDüşük hız doğru akım motoru ，2 setleri ；
Redüktör	ZLY224 2 takım ；
Şanzıman	Parçayı oluşturan :7 setleri ； Boyutlandırma parçası :6 setleri

	Yüksek yük taşıma kapasitesine, yüksek iletim verimliliğine ve uzun servis ömrüne sahip spiral şemsiye dişli şanzıman kutusu.
	Spiral şemsiye dişli malzemesi: 20CrMnTi， Temperleme Yüzey söndürme。Karbürlenmiş tabakanın derinliği 1,1~1,5 mm， yüzey söndürme sertliği HRC55～60。

5 、 Rulo
Rulo	Malzeme ： Cr12 ， Isıl işlem sertliği: HRC58-62. Kama teli kesme ve CNC işleme, delik şeklinin doğruluğunu ve çalışma yüzeyinin parlatılmasını sağlar.
ekstrüzyon rulosu	Malzeme ： H13 ， Isıl işlem sertliği: HRC50-53. Kama teli kesme, profil CNC torna ve çalışma yüzeyi parlatma.
Ruloer pad	Malzeme ： 45 # çelik.

6.1 、 Sıcak kesme testeresi Müşteriler 6.1 veya 6.2'yi seçebilir
Yapı	PLC, Sıradan testere bıçağı kesimi
（1） Maksimum kesme çapı	Φ115mm（90*90）
（2） maksimum kesme kalınlığı	Δ4,5 mm
（3）kesme uzunluğu ve hassasiyeti	L=3~8m,≤±3 mm
（4）sürücü tipi	Pnömatik testere kaldırma ve indirme (testere kafası büyütülmüş ve güçlendirilmiş)
（5）testere bıçağının boyutu	Φ700mm×Φ80mm×4,0/5,0mm
（6）sürüş motoru	30 KW AC motor
（7）kesme motoru	37 KW AC motor
(8) Kelepçe	Hava Kelepçesi

6.2 、 Soğuk kesme testeresi
Yapı	Hareket kontrol cihazı kontrolü, HSS yüksek hız çeliği / TCTAlloy testere bıçağı kesimi
（ 1 ）、 Maksimum kesme çapı	Φ115mm
（ 2 ）、 maksimum kesme kalınlığı	Δ4,5 mm
（ 3 ）、 kesme uzunluğu ve hassasiyeti	L=4~8m,≤±2 mm
（ 4 ）、 sürücü tipi	Servo motor/vidalı/doğrusal kılavuz
（ 5 ）、 testere bıçağının boyutu	Φ560mm-HSS yüksek hız çeliği
（ 6 ）、 sürüş motoru	15 KW Yaskawa Servo motor
（ 7 ）、 kesme motoru	18,5 KW AC motor
（ 8 ） Besleme motoru	2,9 KW Yaskawa Servo motor
（ 9 ）、 kesme hızı	20-70 m/dak

7 、 konveyör masası
İşlev
İşlev	İşlevi, sabit uzunluklarda kesilen çelik boruların ayrıştırılmasını hızlandırmak ve paketleme alanına taşımaktır.
Şanzıman motoru	3 KW
Şanzıman motoru	Değişken frekanslı hız regülasyonlu AC motor
miktar of feeding rollers	12 takım
Uzunluk	12 milyon

8、300KW Yüksek frekanslı kaynak makinesi
Giriş	Kapsamlı kilitleme kontrolü ve arıza teşhis fonksiyonlarını gerçekleştirmek için ekipmanın tamamı bir PLC sistemi tarafından kontrol edilir ve ekipmanın çalışma durumu bir LCD ekran aracılığıyla izlenir.

Kompozisyon	REDRESÖR DOLABI
	İNVERTÖR KABİNİ
	SOĞUTMA CİHAZI
	AMELİYAT MASASI
	TRAFO
	DC HIZ AYARLAYICI

9 、 Çinko püskürtme makinesi (müşteri seçeneği)
Genel Bakış	Ark, bir ısı kaynağı olarak telin her iki ucunda da yanarak telin erimesine neden olur. Aynı zamanda basınçlı hava, erimiş teli gaz damlacıkları halinde atomize eder ve bunlar daha sonra yüksek hızda ön işleme tabi tutulmuş iş parçasının yüzeyine püskürtülür. Tam bir kaplama oluşturun.

Makine modeli	Üretim aralığı	Duvar kalınlığı aralığı	Frezeleme hızı	Yüksek frekanslı güç
HG90	Φ30/48~Φ115 mm	δ1,5~4,5 mm	20~60	300KW
HG90	□25×25~90×90	□δ≤3,5 mm	20~60	300KW

Öğe	Parametre	Açıklamalar
Besleme yönü	Sol veya sağ giriş (müşterinin atölye süreci düzenine bağlıdır)	Ekipmana bakan, hammadde giriş yönü

Ekipmanın toplam gücü	Yaklaşık 770KW(Ana makine 320KW Yüksek frekans300KW Yardımcı makine150KW)

Güç kaynağı voltajı standardı	380V/50Hz; Üç fazlı dört telli sistem	Alçak gerilim dağıtım kabini, kablolar, müşterinin kendisi tarafından sağlanır

Kapsanan ekipman alanı	U 55-65M×G 4,5M	Ekipman düzenine göre

Yüksek frekanslı kaynak makinesi alanı kaplıdır	U 6M×G 3M×Y 2,8M

Su temini (geri dönüştürülmüş)	Bir soğutma havuzu: 30m³; Bir set yüksek basınçlı pompa. Alternatif olarak tedarikçi, alıcıya fabrika çizimlerini sağlayabilir ve çizimlere dayanarak bir su yolu yerleşim planı oluşturabilir.	Müşteri su havuzunu, su pompasını, sıhhi tesisat sistemini ve soğutma kulesini kendisi sağlar

Hava beslemesi	Hava kompresörü: ortak çelik boru için bir set 1,6m³; Galvanizli borunun 3,5m³'ye ihtiyacı varsa	Müşteri, hava kompresörünü, hava depolama tankını ve boru hattını kendisi sağlar

Kaldırma ekipmanları	Uçak 5 ~ 10 Ton: iki set	Müşterinin kendisi sağlar
Normal sarf malzemeleri	（1）Kazıyıcı bıçaklar
	（2）Testere bıçağı
	（3）Ferrit
	（4）İndüksiyon bobini (Bakır boru, yalıtımlı boru)
